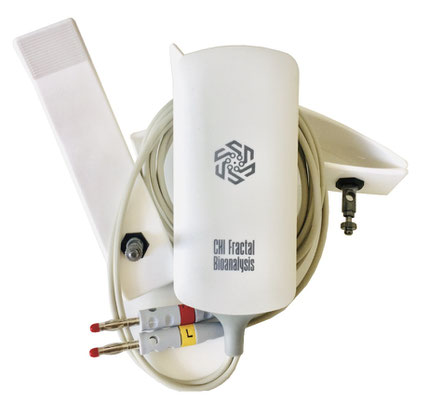

CHI Fractal Bioanalysis

心拍変動フラクタル解析システム

<届出医療機器>



心拍変動から健康状態を総合的に評価。



フラクタルダイナミック理論に基づく独自の解析技術により、簡単・短時間、非侵襲的に様々な角度から健康状態を評価します。





[ MEASUREMENT ITEM ]

主な測定内容

1)適応能力

 外的・内的な影響を受けても安定したバランスを保つことができる体の能力。

2)自律神経バランス

 自律神経の交感神経と副交感神経のバランス。

3)神経体液調節

 ホメオスタシスと生体の生命資源の評価。

4)心理・情緒の状態

 ストレスが身体に及ぼす影響の深さを評価。




[ MEASUREMENT PROCEDURE ]

測定手順



◉簡単 ◉単時間 ◉非侵襲



1)「CHI FBS Pro」のアイコンをクリックし、ソフトウェアを起動します。

2)起動後、USBケーブルで機器本体をPCへ接続します。

3)被験者の氏名・生年月日を入力します。

4)カフにそれぞれの端子(右:赤、左:黄)を接続します。手首の手のひら側を付属のスプレーで濡らし、カフを画像のように手首に装着します。

5)スタートボタンをクリックすると測定が開始します。

6)約5分で測定は終了です。


[ MEASUREMENT RESULT SCREEN ]

測定結果画面



《測定画面01》



心拍数/分、心電図、ヒストグラムが表示されます。



下部の各項目は以下のとおりです。



A:«API» – body or cardiac adaptation level

     心臓適応調節レベル

B:«VRI» – indicator of vegetative regulation

     自律神経調節

C:«NRI» – indicator of neurohumoral regulation

     神経ホルモン調節の指標

D:«PSI» – indicator of psycho-emotional state

     精神・感情の指標

H:«FSI» – comprehensive health indicator

     包括的健康指標





《測定画面02》



変分解析

心拍リズムの統計的・スペクトル的解析による自律神経調節指標の推定。自律神経の調節は、意識に関係なく生理的なプロセスを制御する自律神経系によって行われます。外的・内的環境の変化に対して迅速に対応し、循環器系に影響を与え、体への酸素や栄養素の供給は、その効果的な働きに依存します。

【上段

アダプテーション・リザーブ:適応性の余力 心機能の適切な対応力や調節の指標となります。特定の時間領域内の読み取り頻度(%)は、棒グラフの高さによって描かれ、周波数帯の豊かさは本数で表されます。

【下段】

スキャッタプロット 心拍解析

各ポイントは、連続する2つのRR間隔によって定義されます。最初の値はX軸に、2番目の値はY軸にプロットされます。このように、2つの測定値から散布図が生成されます。



《測定画面03》





 ストレス解析/自律神経バランス



・HF(高周波):  0.15-0.4Hz

呼吸に関連する相対的な高周波要素

副交感神経を示す呼吸活動。

・LF(低周波):  0.04~0.15Hz

別名「メイヤー」波。

隣接する0.1Hzの相対的な低周波要素で血圧をコントロールし、交感神経系を反映させます。

・VLF(超低周波): 0.00-0.04Hz

ホルモンに関与し、交感神経系と副交感神経系の情報を加味します。高いVLFは精神的な圧迫や不可の増大との関連性が高いとされています。





《測定画面04》



【上段】

ニューロダイナミック解析

身体の生体リズムを神経力学的に分析する方法による中枢性調節指標の評価。

ホルモン調節・神経液性調節システムは、体内の生化学物質の組成と構造を支配し、内部環境の不変性と変化する生活環境への適応を長期的に維持することを保証するものです。



【下段】

 エナジーピラミッド

ピラミッドの左右の比率は、同化作用と異化作用の動態を表しています。青い部分は資源を補給する時間に比例し、赤い部分は資源を消費する時間です。ピラミッド全体の体積は、身体の生理的資源の状態を示しています。 エネルギーバランスの統合的な指標は、資源の消費と回収のサイクルの比率を特徴付けます。



《測定画面05》



心理・情緒の状態位相分析法およびバイオリズムマッピング法による患者の精神・感情状態の評価。

ストレスによる身体への破壊的な影響の深さを示すのが、精神・感情状態の指標です。心拍を脳内リズムの周波数帯に置き換えることで、精神・感情状態を評価することができます。この分析に基づいて、波形活動のいわゆる「スプライン・マップ」が構築されます。



周波数領域(脳波)

●デルタ 0~4Hz: 深いノンレム睡眠・瞑想、トランス状態

●シータ 4-8Hz: 直感的、創造的、ヒーリングやワンネスに関連する。

●アルファ 8-12Hz: リラックス、内なる意識、心と体の統合

●ベータ 13~19Hz: 思考、警戒、活動、心身の全般的な活性化

●ガンマ 19~25Hz: 高度な情報処理、喜びの感覚



《測定画面06》



総合力・生命活力

周波数領域 心拍解析



バイタルフォース(生命活力)は、変動範囲、すなわち適応能力を測定します。この能力は自己調整能力、自己治癒能力に関する指標でもあります。副交感神経と交感神経の調節と強く関連しています。

中枢神経系(CNS脳と脊髄)と自律神経系(ANS)のバランスを表す指標です。ANSは、呼吸や消化などの不随意運動を制御しています。



ANSの活動が高いほど、自己調整能力が高いことを示します。

トータルパワー(総合力)は、HF、LF、VLFの各範囲におけるパワースペクトル密度の合計です。交感神経活動が主に寄与する自律神経活動全体を反映します。





《測定画面07》



フラクタル解析/脊椎の機能状態



脳と脊髄は、心と体をコントロールするCNS(中枢神経系)を構成しています。CNSの中には、特定のエネルギーセンターと内分泌腺に関連するいくつかの機能ゾーンがあります。脊髄は、ニューロン間の何百万もの接続を持つコミュニケーションハイウェイとして考えられています。脊髄は、脳、内臓、筋肉、腺と連携し、さまざまな機能を制御しています。



悪化の原因とアドバイス

一つは、身体的な傷や問題に関連した痛みや機能低下であり、もう一つは、PTSDや幼少期の記憶、感情のブロックや障害によって引き起こされる、より感情的なものです。特に、非特異的・長期的な脊髄の健康問題については、後者の方が悪化の根本原因であることが多いです。カウンセリングにより心理的な問題を探ることは重要です。



《測定画面08》



フラクタル解析の手法による生物学的年齢と適応能力の評価



バイオリズムのフラクタル解析は、生体調節システムの調整度合い、生体の適応能力の性質、免疫系の状態を表す情報指標となります。

この指標は、脳内の統合された状態を示す重要な指標です。司令塔である脳は、すべての心理的、生物学的、生理的な活動がスムーズに行われるように、首尾一貫して機能する必要があります。もしこれが維持できなければ、異なる機能や細胞間のコミュニケーションに内的葛藤が生じることになり、様々な健康上の問題が存在することになります。

生物学的年齢とは、人間の年齢における通常の老化現象に相当する生物学的状態を示す指標です。この解析は、惑星から生物まで宇宙のあらゆるものに適用される自然界のフラクタル原理に基づいています。





《測定画面09》



機能状態の動態

 時系列で即状況を表示します。

概日リズム

 各時間帯におけるエネルギー活性度合いを

 表示ます。

インジケーターFC

 A:«API» – body or cardiac adaptation level

     身体心臓適応調節レベル

 B:«VRI» – indicator of vegetative regulation

     自律神経調節

 C:«NRI» – indicator of neurohumoral regulation

     神経ホルモン調節の指標

 D:«PSI» – indicator of psycho-emotional state

     精神・感情の指標

 H:«FSI» – comprehensive health indicator

     包括的健康指標

その他、合計15画面の結果が表示されます。

豊富な印刷レポート


[ S P E C ]

基本仕様

 販   売   名

 測 定 対 象

 測 定 時 間

 電     源

 寸     法

 表 示 言 語

 動 作 環 境

 付    属   品

 クラス分類

 届 出 番 号

 販 売 価 格

CHI Fractal Bioanalysis system(チーフラクタルバイオアナリシス)

ヒト両手首

約 5 分

DC5V(PCよりUSBケーブル経由で電力供給)

約100(W)×20(D)×10(H)mm

日本語、中国語、英語、フランス語、イタリア語、スペイン語、ポーランド語、ドイツ語、スウェーデン語

Windows 11(Macには対応していません)

CHI Fractal 専用ソフトウェア、クリップ電極カフ、USBケーブル、収納ケース

クラスⅠ(一般医療機器)、特定保守管理医療機器

13B2X10471000002

オープン価格


専用ハードケース
